ESP32(M5Atom-U)からHTTPS通信でGetとPostを実行する

2024-07-244 min read技術記事

#post#HTTPS#Get#ESP32#M5Atom

この記事は Qiita でも公開されていますQiitaで読む →

はじめに

初学者の備忘録
殴り書き

やりたいこと

ESP32(M5Atom-U)からhttps通信でgetとpostメソッドを実行したい

準備したこと

AWS Lambda+Dynamodb+CloudFrontで超簡潔なHTTPS APIを作成
Arduino IDEのインストール
M5Atom-Uへコードを書き込める環境

環境

M5Atom-U(ESP32 PICO)
Arduino IDE 2.3.2
- Boards Manager: M5StackライブラリのM5Stack/M5Atomを使用

早速実装していく

1. ルート証明書を取得する

まず前提として、httpsはSSL/TLSを使用、プロトコルを暗号化して送信することで、盗聴や改ざんを防ぎます。そのためにサーバは身分を認証することが必須であり、サーバは証明書を発行します。それをSSL/TLS証明書といい、webを作ったことがある人は取得したことがあるのではないでしょうか。

さて、この証明書、しっかりしたものか検証が必要ですよね？その役割を行うのがブラウザ等にインストールされているルート証明書です。

早速見に行ってみましょう Firefoxから今回使用するAPIのエンドポイントに飛びます

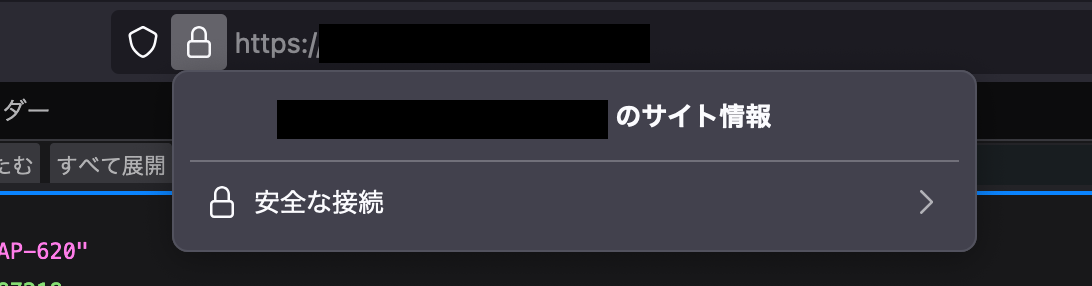

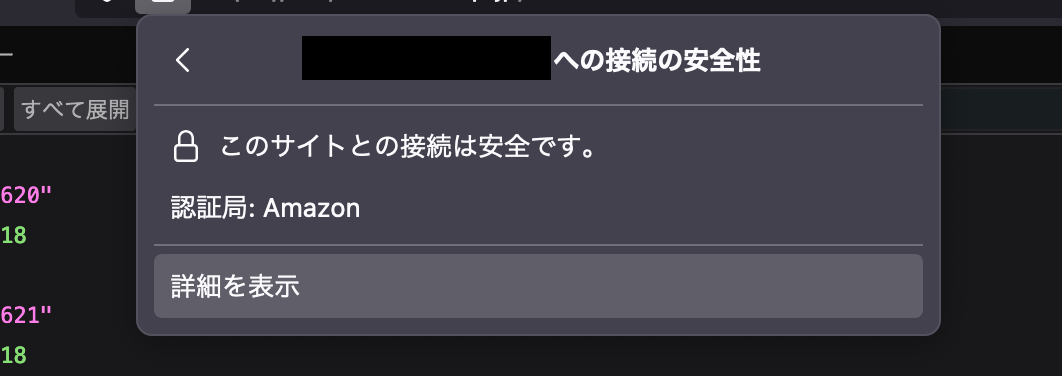

鍵マーク -> 安全な接続 -> 詳細を表示スクリーンショット 2024-07-24 4.32.36.png スクリーンショット 2024-07-24 4.37.53.png スクリーンショット 2024-07-24 4.36.59.png

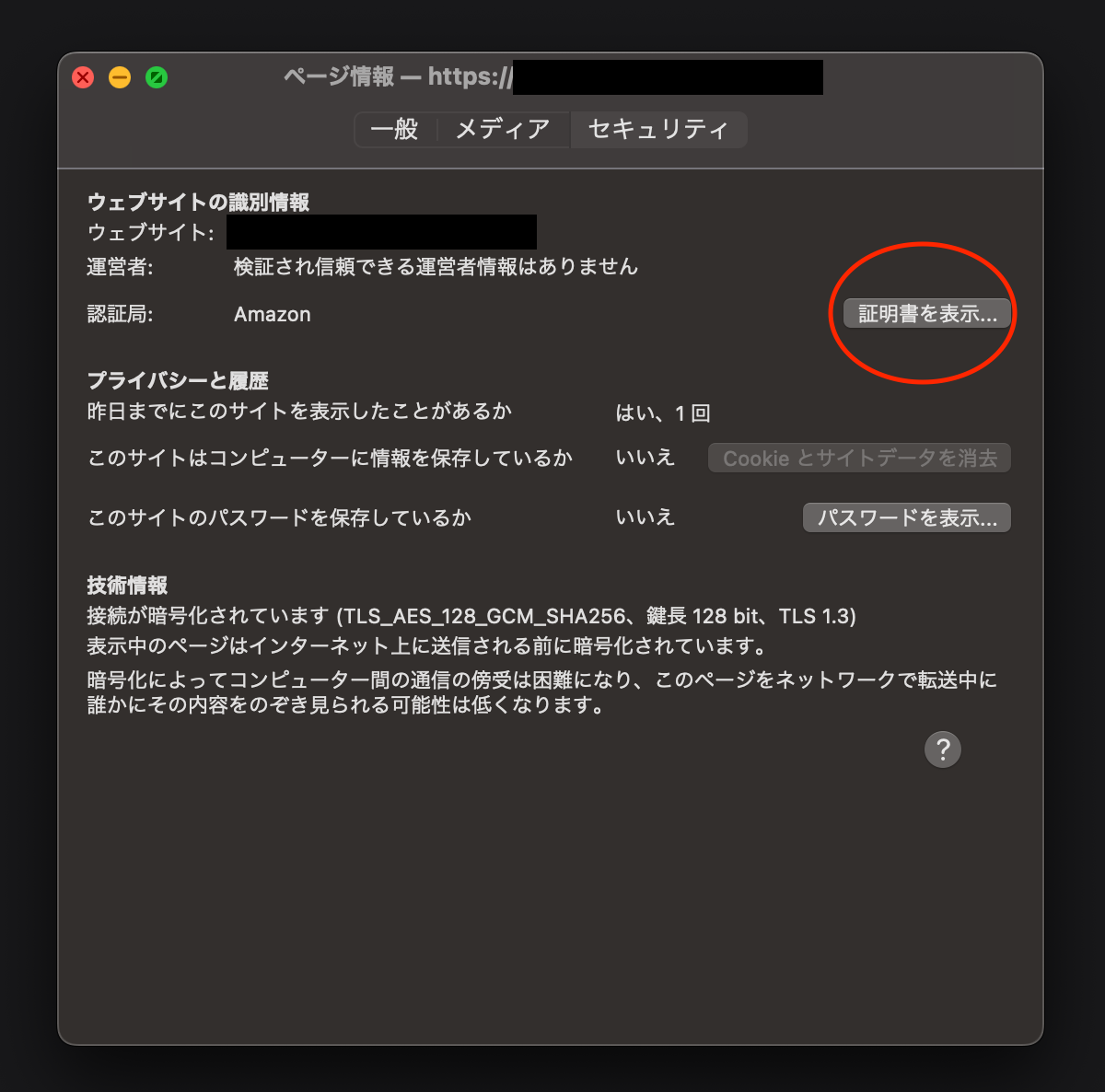

セキュリティ -> 証明書を表示スクリーンショット 2024-07-24 4.39.47.png

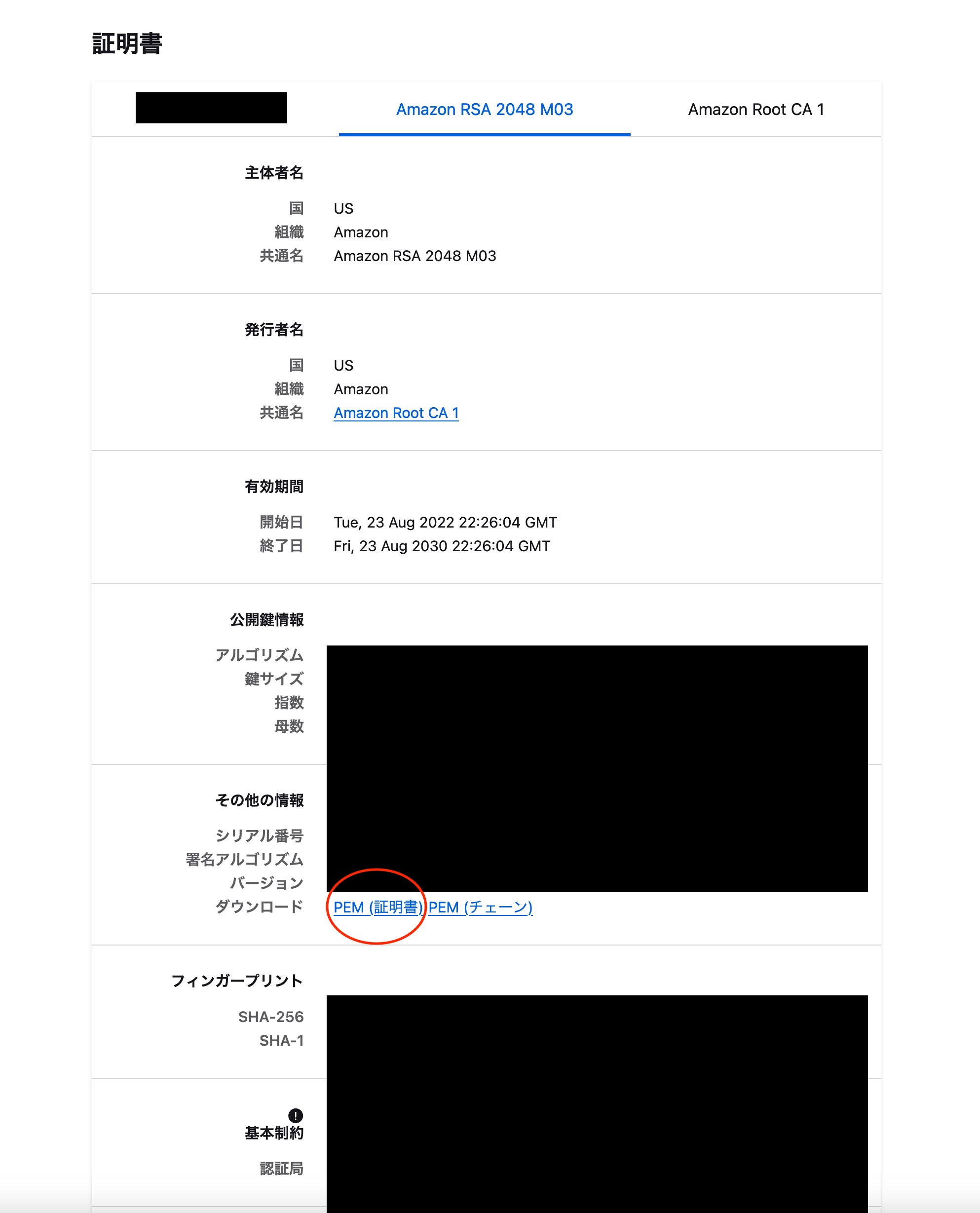

証明書が3個ほど表示されますが、使える証明書は一つですよく分からない方は全ての証明書をダウンロードし、使えるのをコードで実際に試して見つけるのがおすすめです私はAmazon RSA 2048 M03の証明書でいけましたスクリーンショット 2024-07-24 4.42.06.png

ダウンロードした.pemファイルを適当にエディタなどで開いてコピペします ---BEGIN CERTIFICATE---から---END CERTIFICATE---まで全てコピペしますスクリーンショット 2024-07-24 4.48.25.png

2. GETを実装してみる

以下のようなコードを用意しました参考サイトとほぼ一緒です

#include <WiFi.h>
#include <WiFiClientSecure.h>

//wifiのSSIDとパスワードを入力
const char* ssid       = "";
const char* password   = "";

//ルート証明書
const char* root_ca = \
"-----BEGIN CERTIFICATE-----\n" \

"ここに証明書を貼り付ける\n" \

"-----END CERTIFICATE-----\n";

uint32_t WebGet_LastTime = 0;

//**************************セットアップ関数**************************
void setup() {
  Serial.begin(115200);
  delay(100);

  Serial.println();
  Serial.print("Attempting to connect to SSID: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }

  Serial.println();
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.println(WiFi.localIP());
  delay(2000);

  WebGet_LastTime = 200000; //多めの数値で初期化しておく
}

//**************************メインの関数**************************
String https_Get(const char* host1, String target_page) {

  String ret_str;
  WiFiClientSecure https_client;
  https_client.setCACert(root_ca); // ルート証明書をセット

  if (https_client.connect(host1, 443)) {
    Serial.print(host1); Serial.print(F("-------------"));
    Serial.println(F("connected"));
    Serial.println(F("-------WEB HTTPS GET Request Send"));

    String str1 = String("GET https://") + String(host1) + target_page + " HTTP/1.1\r\n" +
                  "Host: " + String(host1) + "\r\n" +
                  "User-Agent: BuildFailureDetectorESP32\r\n" +
                  "Connection: close\r\n\r\n";

    https_client.print(str1);
    https_client.flush();
    Serial.print(str1);
    Serial.flush();

    while (https_client.connected() || https_client.available()) {
      if (https_client.available()) {
        String line = https_client.readStringUntil('\n');
        line.trim(); // 改行、空白を削除
        if (line.length() > 0) {
          ret_str += line + "\n"; // レスポンスを蓄積
        }
      }
    }

  } else {
    Serial.println(F("------connection failed"));
    if (WiFi.status() != WL_CONNECTED) {
      Serial.println("WiFi is not connected");
    } else {
      Serial.println("SSL/TLS handshake failed");
    }
  }

  if (https_client) {
    https_client.stop();
    Serial.println(F("-------Client Stop"));
  }
  Serial.flush();

  return ret_str;
}

//**************************メインループ**************************
void loop() {
  if((millis() - WebGet_LastTime) > 180000){ //180秒(3分)毎に取得
    String str = https_Get("test.com", "/api");
    Serial.println(str);
    Serial.flush();
    WebGet_LastTime = millis();
  }
}

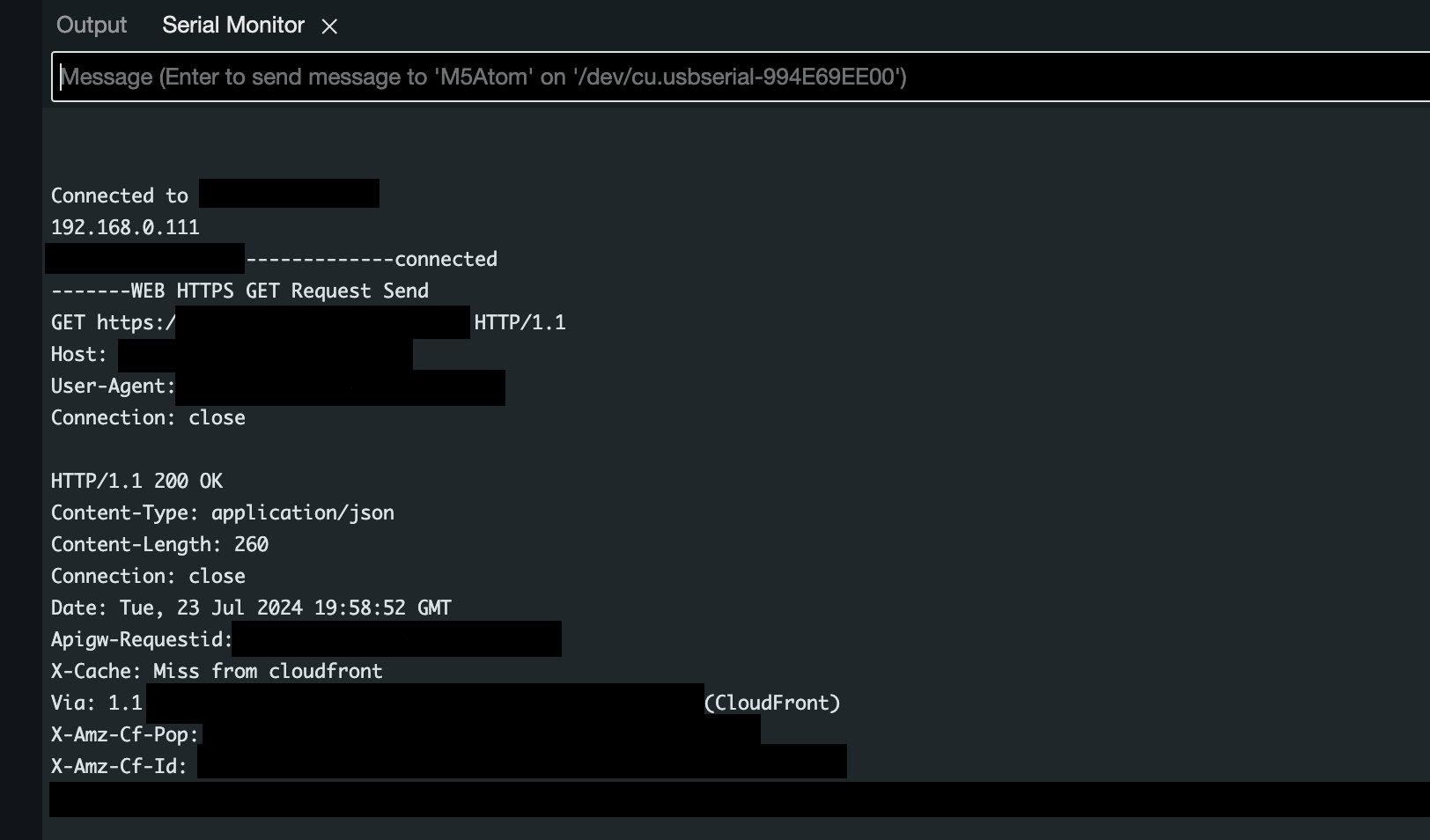

Serial Monitorから確認してみると、しっかりgetできていますね！ SSL/TLS handshake failedとエラーが出る際はルート証明書を変えて再実行しましょうスクリーンショット 2024-07-24 4.59.17.png

3. POSTを実装してみる

続いて、POSTを実装してみますほとんどgetのコードと変わりません

#include <WiFi.h>
#include <WiFiClientSecure.h>

// WiFiのSSIDとパスワードを入力
const char* ssid = "";
const char* password = "";

// ルート証明書
const char* root_ca = \
"-----BEGIN CERTIFICATE-----\n" \

"ここに証明書を貼り付ける\n" \

"-----END CERTIFICATE-----\n";

uint32_t WebGet_LastTime = 0;

//**************************セットアップ関数**************************
void setup() {
  Serial.begin(115200);
  delay(100);

  Serial.println();
  Serial.print("Attempting to connect to SSID: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }

  Serial.println();
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.println(WiFi.localIP());
  delay(2000);

  WebGet_LastTime = 200000; // 多めの数値で初期化しておく
}

//**************************メインの関数**************************
String https_Post(const char* host1, String target_page) {
  WiFiClientSecure https_client;
  https_client.setCACert(root_ca);

  if (https_client.connect(host1, 443)) {
    Serial.println(F("Connected to server"));
    String postData = "{\"Id\": \"000\"}";
    String request = "POST " + String(target_page) + " HTTP/1.1\r\n" +
                     "Host: " + String(host1) + "\r\n" +
                     "Content-Type: application/json\r\n" +
                     "Connection: close\r\n" +
                     "Content-Length: " + String(postData.length()) + "\r\n\r\n" +
                     postData;

    https_client.print(request);
    Serial.println("Request sent");
    while (https_client.connected() || https_client.available()) {
      String line = https_client.readStringUntil('\n');
      if (line == "\r") {
        Serial.println("Headers received, body starts:");
      }
      if (line.length() > 0) {
        Serial.println(line);
      }
    }
    https_client.stop();
  } else {
    Serial.println(F("Connection failed"));
  }
  return String();
}

//**************************メインループ**************************
void loop() {
  if ((millis() - WebGet_LastTime) > 21600000) {  // 21600000ms = 6 hours
    https_POST("test.com", "/api");
    WebGet_LastTime = millis();
    }
}

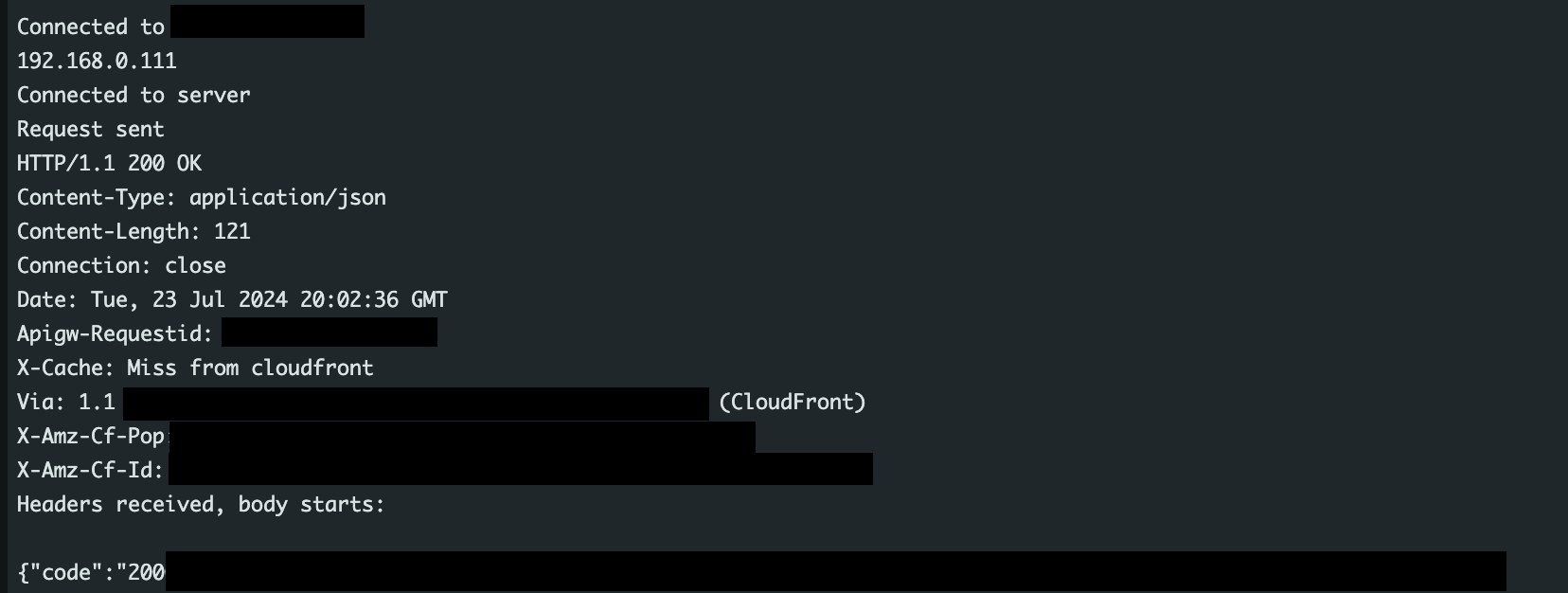

POSTもいい感じにできましたスクリーンショット 2024-07-24 5.10.37.png

お疲れ様でした！

+α解説

setup関数

setup関数とは、起動時に一度実行される関数今回は

Serialの通信の開始
WiFi.hライブラリでWiFiのセットアップ
接続の待機と確立

を行なっています pirnt関数と要らないものを抜くと、以下のように簡潔にまとまります公式のarduinoドキュメントにメソッドが全て一覧で載っているので、詳しく知りたい方はそちらからどうぞ

# incloude <WiFi.h>

void setup() {
  // 通信の開始
  Serial.begin(115200);

  // WiFiのssidとpasswordをセット
  WiFi.begin(ssid, password);

  // 待機と確立
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }
  Serial.println("WiFiを接続しました");
}

メインで使用する関数

この記事では、https_Getとhttps_Postを用意しています基本送信する文章内にメソッドも記述してしまうので、GetとPostではコード上ほとんど変わりません

最小構成は以下に示す通りで、

WiFiClientSecure.hライブラリをセットアップ
https_client.connectで接続を確認
https_client.printで送信
https_client.flushで全てのデータが返ってくるのを待つ
https_client.stopで処理を閉じる

が一連の流れとなります。 flushの下で送られてきた文章を処理して、戻り値で返すという処理を組むことが可能です

ちなみにstopは忘れるとメモリを食い散らかして大変なことになるので注意こちらを参考にしています

# incloude <WiFiClientSecure.h>

// Get
String https_Get(const char* host1, String target_page) {

  WiFiClientSecure https_client; // 初期化
  https_client.setCACert(root_ca); // ルート証明書をセット

  // 接続を確認して処理スタート
  if (https_client.connect(host1, 443)) {

    String str1 = String("GET https://") + String(host1) + target_page + " HTTP/1.1\r\n" +
                  "Host: " + String(host1) + "\r\n" +
                  "User-Agent: BuildFailureDetectorESP32\r\n" +
                  "Connection: close\r\n\r\n";

    https_client.print(str1); // 送信
    https_client.flush(); // 処理が終わるまで待つ
  }
  https_client.stop(); // 接続を閉じる

  retrun;
}

# incloude <WiFiClientSecure.h>

// Post
String https_POST(const char* host1, String target_page) {
  WiFiClientSecure https_client; // 初期化
  https_client.setCACert(root_ca); // ルート証明書をセット

  // 接続を確認して処理スタート
  if (https_client.connect(host1, 443)) {

    String postData = "{\"Id\": \"000\"}";
    String request = "POST " + String(target_page) + " HTTP/1.1\r\n" +
                     "Host: " + String(host1) + "\r\n" +
                     "Content-Type: application/json\r\n" +
                     "Connection: close\r\n" +
                     "Content-Length: " + String(postData.length()) + "\r\n\r\n" +
                     postData;

    https_client.print(request); // 送信
    https_client.flush(); // 処理が終わるまで待つ
  }
  https_client.stop(); // 接続を閉じる

  return;
}
